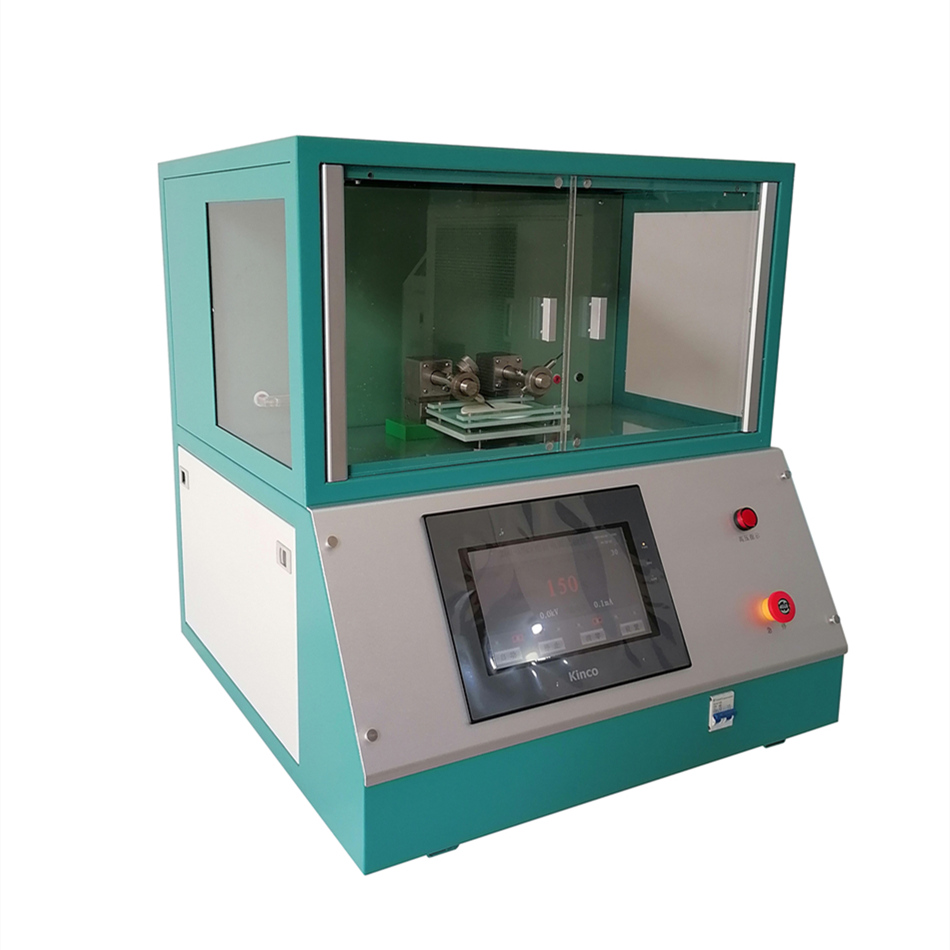

ZDH-20kV耐電弧試驗儀
一、依據的標準
ZDH-20KV型耐電弧試驗儀是根據GB/T 1411-2002《固體絕緣材料耐高壓低電流電弧放電的試驗》（等同IEC 61621-1997）及ASTM D495等標準的要求設計制造的，并符合UL 746A等試驗方法。
二、功能特點
1、本機為上下一體結構，下部為操作系統，上部為試驗箱。
2、本產品采用PLC和觸摸屏控制，自動化程度高，能自動升降壓和穩壓，自動切換執行程序，自動描繪運行曲線，測量實時電壓和電流，計時試驗時間。
3、電極系統仿德國進口電極，角度、間隙校準方便、快捷、高效，重復性好，精度高。
4、數據測量采用高精密、高速VF轉換芯片，轉換速度快，測量精度高，抗干擾能力強。
5、本機備有排氣孔，能及時排除放電產生的分解物，保證操作人員的健康。
三、適用范圍
適用于電機、電器及家電等行業的電工用塑膠、樹脂膠、絕緣漆、以及層壓板、覆銅箔板和制件等絕緣材料的耐電弧性能及其分級評定。
四、主要技術參數
1、 電弧通斷時間誤差：1/8s通7/8s斷時±5ms，其余程序段優于±1ms
2、 調壓器容量：1kVA
3、 額定試驗電壓：12.5kV
4、最高試驗電壓：15.0kV
5、試驗電壓精度：＜1.0%
6、電流測量精度：＜1.0%
7、電極對試樣壓力：（0.5±0.05）N
8、電極材料：鎢棒
9、電極距離：（6.35±0.1）mm
10、使用環境溫度：（23±2）℃
11、使用環境濕度：（50±5）%
12、電源：220V±5% 50Hz 10A
13、設備尺寸mm：長700*寬700*高800
14、設備重量：110KG
15、試驗程序如下：
|
程序段 |
電弧電流 mA |
電弧通斷時間s |
各程序段持續時間s |
試驗總時間s |
|
|
IEC 61621 |
ASTM D495 |
||||
|
1 |
10 |
1/8s通 7/8s斷 |
1/4s通 7/4s斷 |
60 |
60 |
|
2 |
10 |
1/4s通 3/4s斷 |
1/4s通 3/4s斷 |
60 |
120 |
|
3 |
10 |
1/4s通 1/4s斷 |
1/4s通 1/4s斷 |
60 |
180 |
|
4 |
10 |
連續通 |
60 |
240 |
|
|
5 |
20 |
連續通 |
60 |
300 |
|
|
6 |
30 |
連續通 |
60 |
360 |
|
|
7 |
40 |
連續通 |
60 |
420 |
|
無、結構與組成
1 本系統由兩部分組成
（1）控制部分。ZDH-20KV型耐電弧試驗儀下部為操作系統，內裝電氣控制系統，通過選擇程序（IEC或ASTM）可自動進行試驗，并數顯各試驗過程和結果，試驗的啟動、停止，擊穿和跳閘保護，試驗終止的判斷等。
（2）高壓試驗部分。由電極系統組成。
